Настройка OpenVPN в режиме «клиент - сеть» (устарело)
Введение
Сотрудники на удалённой работе/мобильные клиенты - это удалённые пользователи, которым необходим безопасный доступ к инфраструктуре компании. Traffic Inspector Next Generation использует OpenVPN для настройки SSL VPN «клиент - сеть» и предлагает интеграцию OTP со стандартными токенами и Google Authentificator.
См.также
Главные преимущества использования SSL VPN для мобильных клиентов вместо IPsec:
Простая настройка, практически для всех мобильных устройств с помощью экспорта конфигурации клиента TING.
Тонкий контроль доступа, с помощью нескольких серверов или Переопределения значений для конкретного клиента.
Отсутствие проблем с NAT без использования NAT-T.
В этом руководстве покажем, как настроить SSL VPN в TING для режима «клиент - сеть» и приведём примеры конфигурации для:
Двухфакторной аутентификации (2FA)
Мультифакторной аутентификации (Сертификат клиента + Пароль + OTP)
Настройка клиента на Windows и Android
Примечание
Для примера, будем использовать частный IP для нашего WAN-соединения. Для этого потребуется отключить стандартное правило блокировки WAN, чтобы разрешить приватный трафик. Для этого, перейдите в раздел и снимите флажок Блокировать частные сети*. (Не забудьте сохранить изменения и применить их).
Пример настройки
В примере будет использоваться следующая топология.
Сеть компании с удалённым клиентом
Сеть компании
Имя хоста |
TING |
WAN IP |
11.22.33.44/32 |
LAN IP |
192.168.1.1/24 |
Диапазон DCHP для LAN |
192.168.1.100-192.168.1.200 |
Туннельная сеть |
172.16.1.0/24 |
Удалённый пользователь
Имя хоста |
User PC |
WAN IP |
22.33.44.55/32 |
LAN IP |
192.168.2.1/24 |
Туннельная сеть |
172.16.1.0/24 |
Шаг 0 - Подготовка
В нашем примере мы будем использовать двухфакторную и мультифакторную аутентификации. Поэтому, перед началом настройки SSL VPN, нам понадобится TOTP-сервер и действующий центр сертификации.
Для полноты картины, мы также настроим пользователя.
Настройка TOTP-сервера
Для конфигурирования одноразового пароля на основе времени, перейдите в раздел и нажмите кнопку Добавить в правом верхнем углу формы.
Совет

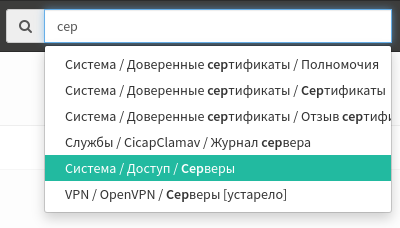

Также можно использовать быструю навигацию, чтобы сразу перейти к форме настроек сервера доступа. Начните печатать в поле поиска Сер… и в выпадающем меню отобразится список страниц, соответствующих вводимому шаблону:
Теперь надо выбрать в поле Тип сервера значение Локальный + Синхронизированный по времени пароль. Введите Описательное имя, например TOTP VPN сервер.
В данном примере, оставим все остальные настройки без изменений, по умолчанию - поскольку мы будем использовать Google Authentificator и настройки по умолчанию для него подходят.
При использовании других токенов, может потребоваться изменить Длину токена.
Нажмите кнопку Сохранить, чтобы добавить сервер.
Примечание
Чтобы запрашивать TOTP отдельно, на странице , в форму ввода Пользовательская конфигурация, добавьте static-challenge "Введите OTP-токен:" 1. Поскольку это опция на стороне клиента, она не будет добавлена автоматически. Клиенты должны импортировать или настроить её. Подробнее об этом статическом запросе можно почитать в «–static-challenge args» .
Добавление центра сертификации
Создайте цепочку сертификатов, используя нижеследующее руководство.
Создание центра сертификации
Если центр сертификации уже существует, данный шаг можно пропустить.
На маршрутизаторе TING, пройдите в раздел и создайте сертификат со следующими настройками:
Описательное имя |
OpenVPN CA |
Метод |
Создать внутренний центр сертификации |
Тип ключа |
RSA |
Длина ключа (бит) |
4096 |
Алгоритм дайджеста |
SHA512 |
Время существования (д) |
365 |
Код страны |
RU (Russia) |
Штат или область |
MO |
Город |
Kolomna |
Организация |
Smart-Soft |
Эл. почта |
|
Стандартное имя |
OpenVPN CA |
Создание cертификата сервера для маршрутизатора TING
На маршрутизаторе TING, пройдите в раздел и создайте cертификат сервера со следующими настройками:
Метод |
Создать внутренний сертификат |
Описательное имя |
OpenVPN SRV cert |
Центр сертификации |
OpenVPN CA |
Тип |
Сертификат сервера |
Тип ключа |
RSA |
Длина ключа (бит) |
4096 |
Алгоритм дайджеста |
SHA512 |
Время существования (д) |
365 |
Код страны |
RU (Russia) |
Штат или область |
MO |
Город |
Kolomna |
Организация |
Smart-Soft |
Эл. почта |
|
Стандартное имя |
OpenVPN server cert |
Создание пользователя и клиентского сертификата
Создайте учетную запись для пользователя в разделе на маршрутизаторе TING.
Укажите имя учетной записи и пароль, установите флаг Создать сертификат пользователя и нажмите на кнопку Сохранить. Вы окажитесь в мастере создания сертификата пользователя. Укажите следующие настройки сертификата:
Метод |
Создать внутренний сертификат |
Описательное имя |
Viacheslav |
Центр сертификации |
OpenVPN CA |
Тип |
Сертификат клиента |
Тип ключа |
RSA |
Длина ключа (бит) |
4096 |
Алгоритм дайджеста |
SHA512 |
Время существования (д) |
365 |
Код страны |
RU (Russia) |
Штат или область |
MO |
Город |
Kolomna |
Организация |
Smart-Soft |
Эл. почта |
|
Стандартное имя |
Viacheslav |
Шаг 1 - Добавление SSL-сервера
Пройдите в и нажмите на Добавить сервер в верхнем правом углу формы. Используйте следующие настройки (настройки, которые мы опускаем, должны остаться по умолчанию):
Описание |
OpenVPN SSL Server |
Режим сервера |
Удаленный доступ (SSL/TLS + аутентификация пользователя) |
Сервер для аутентификации |
Локальная база данных |
Протокол |
UDP |
Режим работы устройства |
tun |
Интерфейс |
WAN |
Локальный порт |
1194 |
Центр сертификации пиров |
Сертификат OpenVPN CA |
Сертификат сервера |
Сертификат OpenVPN SRV cert |
Длина параметров DH |
4096 |
Алгоритм шифрования |
AES-256-CBC (256-bit) |
Дайджест-алгоритм аутентификации |
SHA512 (512-bit) |
Hardware Crypto |
Без аппаратного ускорения криптоалгоритмов |
Уровень сертификата |
Один (клиент + сервер) |
Туннельная сеть IPv4 |
172.16.1.0/24 |
Локальная сеть/сети IPv4 |
192.168.1.0/24 |
Сжатие |
Включено с использованием адаптивного сжатия |
DNS-серверы |
8.8.8.8 |
Нажмите Сохранить для применения настроек.
Как видно из настроек, VPN будет обладать следующими характеристиками:
SSL/TLS используется
Туннелируемый трафик инкапсулируется в UDP-пакеты
OpenVPN демон будет обрабатывать подключения только на IP-адрес, присвоенный WAN-адаптеру
Сертификаты используются для взаимоаутентификации
Аутентификация по логину/паролю используется
Аутентификация TLS не используется
Сжатие данных используется
Создание правил сетевого экрана
На маршрутизаторе TING, в разделе , на вкладке WAN, создайте правило для разрешения OpenVPN-трафика. По молчанию, OpenVPN использует протокол UDP и порт 1194.
Для того, чтобы разрешить VPN-клиентам обращаться в сеть 192.168.1.0/24, находящуюся за маршрутизатором TING, и на сам маршрутизатором TING через туннель, на маршрутизаторе TING, в разделе на вкладке OpenVPN, создайте правило для разрешения трафика из IP-сети 172.16.1.0/24.
Нажмите на кнопку Сохранить изменения.
Настройки на компьютере удаленного пользователя
Установка OpenVPN-клиента
На компьютере удаленного пользователя установите OpenVPN Community, доступный для скачивания по ссылке .
Настройка VPN
Эскпорт настроек клиента.
На маршрутизаторе TING, перейдите в раздел и эскпортируйте config-файл клиента для OpenVPN:
После установки OpenVPN Community, скопируйте эскпортированные файлы в папку config, обычно она расположена C:\Users\%username%\OpenVPN\config:
В трее выбрать OpenVPN Connect и нажать Подключиться для установки соединения:
Если подключение прошло без критических ошибок, то в появившемся окне авторизации необходимо ввести данные пользователя:
Если введены корректные данные пользователя, VPN-соединение будет установлено.
